环氧树脂灌缝胶
环氧树脂灌缝胶是专为建筑物修建、安装、修复、防护而开发的高纯低粘强韧改性环氧胶水。适用于>0.1mm的混凝土裂缝灌注封闭修补和大理石，花岗石，瓷砖贴面空鼓后的灌注密实修复。也可用于其他材质的粘合，密封，涂敷，保护及加固。本品可设计成不同工艺性能的差别化产品，与常规产品相比，具有如下特点：本产品可使用时间长，固化速度快，固化条件宽松。 配合粘度低，自消泡能力强，流动性好，渗透性强。产物强度高，韧性好，粘结力强，防腐耐候无形变。
产品用途：
1.应用于混凝土桥梁、房屋、水利、路面等工程中裂缝注胶修补，大型结构贯穿性裂缝以及深而蜿蜒的裂缝补强注胶修补。
2、混凝土内部蜂窝、疏松等缺陷的补强注胶修补。
3、玻璃钢防腐、结构表面涂层防腐施工。
4、长期工作环境温度、70℃。
5、施工环境干燥、通风，粘贴面洁净、干燥、无油污。
6、固化环境温度不低于5℃。
7、环境温度25℃时，完全固化时间为2-3天。
技术性能：
1、环氧树脂（裂缝修补）胶技术性能均符合国家标准《混凝土结构加固设计规范》（GB、50367-2006）和交通部行业标准《公路桥梁加固设计规范》（JTG/T、J22-2008）A级胶要求。
使用方法与施工要点
A．裂缝表面的处理、B．调胶、C．封缝、D．设置注胶嘴、E．压力灌胶
1、裂缝处理
对较小的混凝土构件裂缝，用钢丝刷等工具清除混凝土裂缝表面的灰尘、浮渣及松散层等污物，刷去浮灰；用酒精或沿着裂缝两侧擦拭干净。
对体积较大的混凝土构件或较深的裂缝，可沿裂缝采取钻孔灌胶，以便使胶液有更广的通路进入裂缝。
2、设置灌胶嘴底座
在裂缝的交错处、裂缝较宽处及裂缝端部等位置必须设置灌胶嘴。灌胶嘴的间距可根据裂缝大小、走向及结构形式而定。在一条裂缝上必须设置有进胶、排气或出胶口。灌胶嘴底座可先采用封缝胶粘贴在位置，也可在封缝时一同粘贴。
应特别注意防止堵塞灌胶嘴。
3、封缝
封缝质量的好坏直接影响灌浆效果与质量，应特别予以重视。裂缝的封闭可采用封缝胶，按推荐配胶比例称取并调配封缝胶。用油灰刀沿裂缝反复涂刮后均匀涂抹一层胶泥，注意防止小气泡或密封不严。
4、封缝胶固化快、粘结牢固，需随配随用，是自动压力灌浆工艺配套使用的裂缝封闭和粘贴底座的专用胶。封缝完好后10分钟即可进行注胶

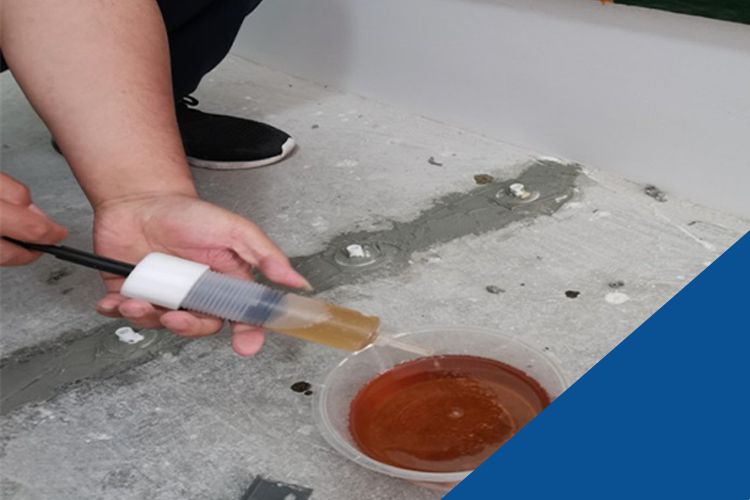

5、配制灌注胶液连续注胶

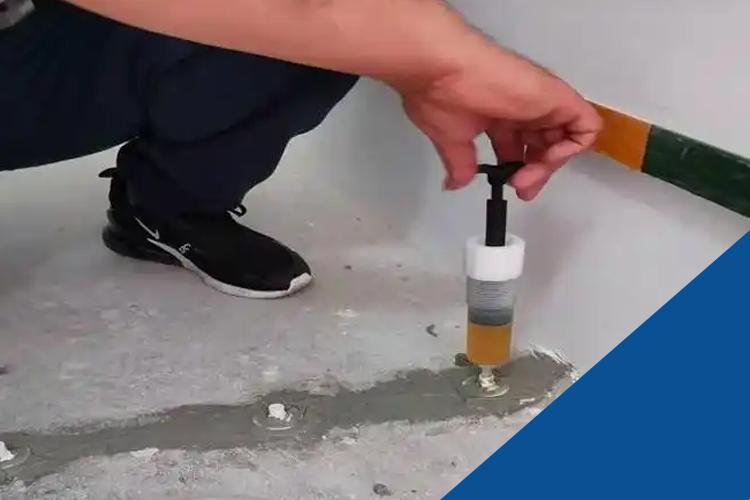

注胶操作应使用专用的注胶器具。按比例配制灌浆树脂，倒入软管中，把装有树脂的灌浆器旋紧于底座上，松开弹簧进行注胶。根据裂缝区域大小，可采用单孔灌浆或分区群孔灌浆。在一条裂缝上的灌浆可由浅到深，由下而上，由一端到另一端。树脂不足可反复补充。灌浆压力常采用自动压力灌浆器注浆，在保证灌浆顺畅的情况下，采用较低的灌浆压力和较长的灌浆时间，可获得更好的灌浆效果。拆除灌浆器并用堵头旋转于底座以防止胶液溢出。
6、胶液固化
环氧树脂（裂缝修补）胶应在5℃以上的环境中固化，固化时间视环境温度而定。
7、灌胶效果检验
灌浆结束后应检验灌浆效果及质量，凡有不密实等不合格情况，应进行补注。
包装储存：
1、应密封贮存在环境温度5℃-40℃的干燥、清洁的库房内，不得露天堆放或雨淋，包装开启后不得长时间存放；不同品种胶粘剂及A．B两组分应明显标识存放，避免混杂。自生产之日起，包装完好时有效贮存期为12个月。
3、本产品不属于易燃、易爆、有毒危险品，能以一般交通工具运输，运输途中不得损坏包装、曝晒或雨淋，不得倾斜或倒置。
4、本产品施工人员应采取必要的安全防护措施（如配戴口罩、手套、护目镜、安全帽等），现场注意防火并保持良好的通风。若不慎弄上皮肤或衣物，可立即用擦拭干净并用大量清水冲洗，若不慎误食或溅入眼睛，请立即就医。
