普通柔性修补砂浆（NF)
性能及适用范围
普通柔性修补砂浆是一种新型的混凝土表面修补材料，是以少量水溶性聚合物改性剂，再掺入一定量的活性成分、膨胀成分而配制成的聚合物防渗、防碳化、防腐砂浆。由于聚合物及活性成分的掺入，聚合物水泥砂浆的物理、力学及耐久性能。主要体在：
1活性作用。聚合物乳液中有表面活性剂，能够起减水作用。同时对水泥颗粒有分散作用，砂浆和易性，降低用水量，从而减少水泥的毛细孔等有害孔，提砂浆的密实性和抗渗透能力。
2桥键作用。聚合物分子中的活性遗传因子与水泥水化中游离的 ca 2＋ 、 a1 3＋ 、 fe 2＋ 等离子进行交换，形成特殊的桥键，在水泥颗料周围发生物理、化学吸附，成连续相，具有度均一性，降低了整体的弹性模量，水泥浆物理的结构及内部应力状态，使得承受变形能力，产生微隙的可能性减少。即使产生微裂隙，由于聚合物的桥键作用，也可裂缝的发展。
3充填作用。聚合物乳液迅速凝结，形成坚韧、致密的薄膜，填充于水泥颗粒之间，与水泥水化产物形成连续相填充空隙，隔断了与界联系的通道。
总之，聚合物的活性作用、桥键作用、充填作用了硬化水泥浆体的物理结构及内应力，降低了整体的弹性模量、减少用水量、硬化水泥浆体内部毛细孔等有害孔，从而提了砂浆的粘结、抗裂、抗渗及抗腐蚀等性能。与砂浆相比，聚合物砂浆具有抗拉强度、拉压弹性模量低、干缩变形小、抗冻、抗渗、抗冲耐磨，与混凝土粘结强度，具有一定的弹性，抗裂。与环氧砂浆相比，还具有施工工艺简单、操作方便、无害、成本低是环氧砂浆的 1/3 ～ 1/5 等优点。适用于水工、港工、公路、交通及地下工程的混凝土建筑物因碳化、空蚀、冻融破坏及化学侵蚀而引起的混凝土表层开裂、剥蚀等混凝土表面修补，可直接用于防渗、防腐、防碳化工程，也可用于建筑瓷砖粘贴和卫生间防渗
4.其他已损坏及不能满足设计要求的工业民用建筑的修复。适用于楼板、桥面板及露天薄板结构的修复。
性能指标
普通柔性修补砂浆（NF) | 抗压强度（MPa) | 28d | ≥20.0 |
抗折强度（MPa） | 28d | ≥5.0 | |
压折比 | 28d | ≤4.0 | |
拉伸粘结强度，MPa | 未处理（14d） | ≥0.80 | |
浸水 | ≥0.70 | ||
热老化a | ≥0.60 | ||
25次冻融循环a | ≥0.60 | ||
干缩率/% | ≤0.10 | ||
界面弯拉强度/MPa | ≥1.50 | ||
氯离子含量b/% | - | ||
a室内修补可不测此指标 b对无钢筋的修补可不测此指标 | |||
施工工艺
1、施工机械
砂浆搅拌机或手动的搅拌工具手电钻改装，压水枪冲洗，底面清扫工具，海绵或拖布吸干多余水分用，铁质的搅拌桶两个以上，抹子若干个。

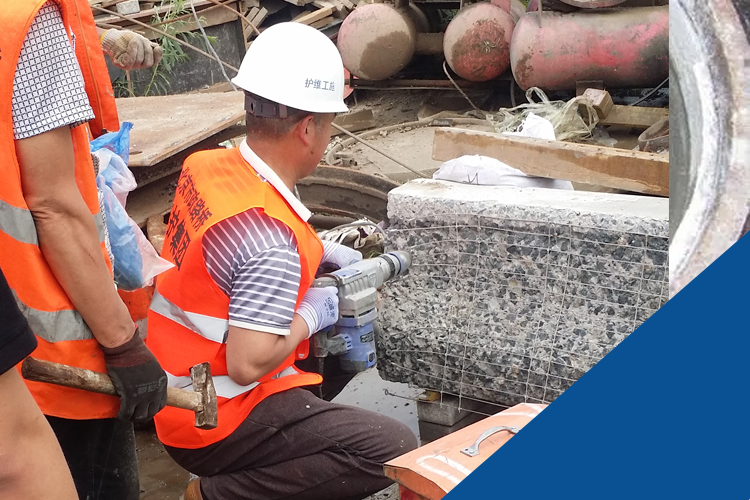

2、基面清理；
先将起鼓、脱皮、裂缝等破损部位的松动部分剔掉，若剔除不干净会影响后期地面的粘接强度，对低于3mm的部位，过于平整的部位和有油污的部位要进行拉毛，拉毛方法可用凿毛机或人工的电镐凿毛。
3、清扫；
对底面的浮土等杂物清扫干净，用压水枪冲刷干净，冲刷时应将泥浆冲出作业面并防止回流。
4、水润；
用水冲刷干净后应将水保留在作业面一段时间，将作业面充分湿润，直至不再渗水为止以观察没有气泡冒出为佳状态施工时必须保持作业面湿润状态，但不能有积水。
5、调配；
先把水倒入容器内再放入修补料，将与水混合搅拌，加水量在16%-18%严禁多加水。搅拌时须充分搅拌均匀，观察无干粉气泡即可，
6、施工
待修补面充分润透，表面湿润且无明水，如果坑洼部位有积水，需用海绵或干布将积水吸干后再施工。如果有积水会破坏的换水量从而影响强度；如果有出表面过干象，用淋洒的方式再重新湿润，作业面保持合适的干湿度有助于粘接和终强度。

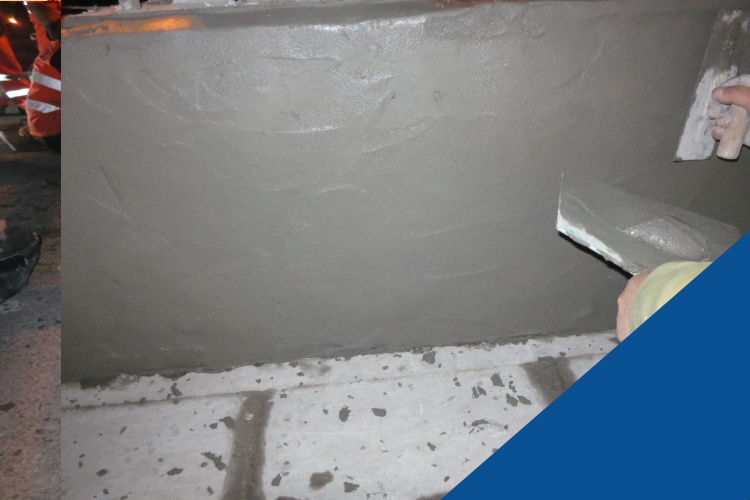

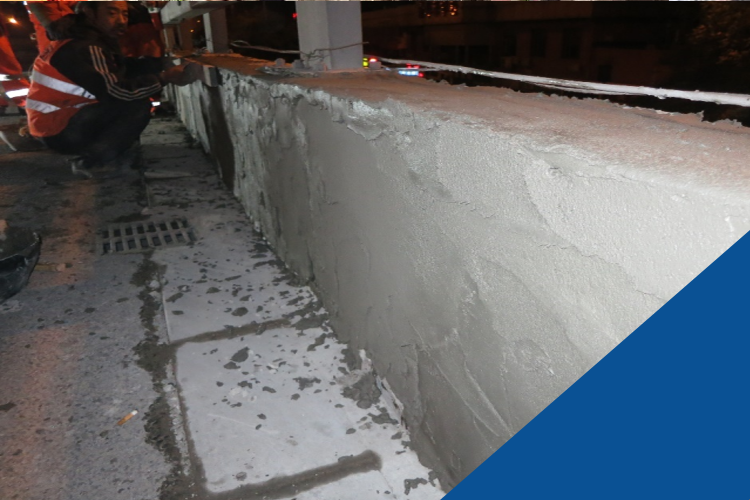

7、修补
针对坑槽、麻面、起皮、空鼓的修补：将搅拌好的倒在准备好的作业面上，用抹子摊平即可，将抹子前进端略微抬起与地面成10°角，尽量减少回板次数；若出难以找平时， 静止两到三分钟后再抹平。施工人员可在小面积上演习一下，了解特性，不断总结经验和施工技巧。
