聚合物改性水泥砂浆
一、产品定义与组成
聚合物改性水泥砂浆是以水泥、砂、聚合物乳液（或可再分散乳胶粉）为主要成分，掺加外加剂、填料等制成的复合材料。
核心改性材料：
苯丙乳液（耐水性优）
环氧改性乳液（高粘结性）
VAE可再分散乳胶粉（环保型）
执行标准：
GB 50728-2011《工程结构加固材料安全性鉴定技术规范》（加固工程强制要求）
JG/T 289-2010《聚合物水泥防水砂浆》（防水工程参考）
GB/T 50448-2015《水泥基灌浆材料应用技术规范》（灌浆应用）
二、GB 50728规范核心要求
1. 材料性能指标（结构加固用）
检测项目 | 规范要求 | 典型合格指标示例 |
抗压强度（28d） | ≥40MPa | 45-60MPa |
抗折强度（28d） | ≥10MPa | 12-15MPa |
粘结强度（28d） | ≥2.5MPa（且为混凝土内聚破坏） | 3.0-4.5MPa |
弹性模量 | ≥18GPa | 20-25GPa |
收缩率（28d） | ≤0.10% | 0.05-0.08% |
氯离子含量 | ≤0.05% | ＜0.01% |
2. 耐久性要求
耐冻融性：300次冻融循环后强度损失≤10%
耐碱性：饱和Ca(OH)₂溶液浸泡168h无开裂剥落
耐高温性：100℃烘箱测试2h，粘结强度保留率≥80%
3. 安全性鉴定（GB 50728强制条款）
毒性检测：苯、甲醛等有害物质限量符合GB 50325
燃烧性能：A级不燃材料（GB 8624-2012）
三、产品典型应用场景
· 结构加固领域（GB 50728核心应用）
1. 混凝土结构裂缝修补

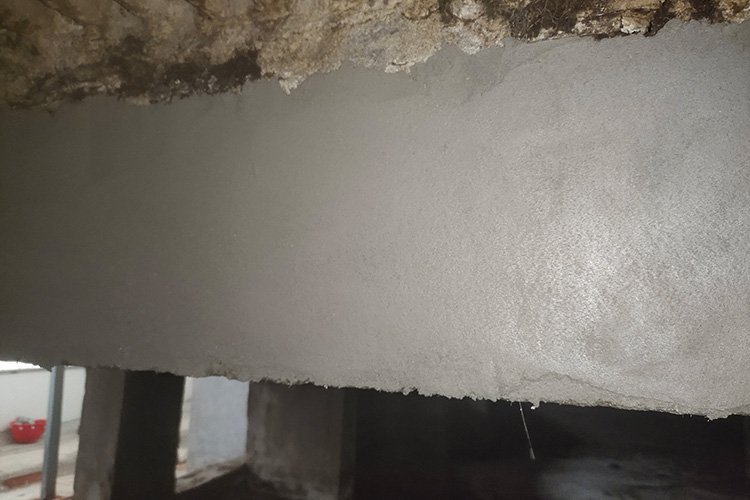

2. 梁柱截面增大加固
3. 钢筋阻锈防护层
· 防水防腐蚀工程
4. 地下室、水池抗渗防水（≥P8等级）
5. 化工厂地面耐酸腐蚀处理
· 快速修复工程

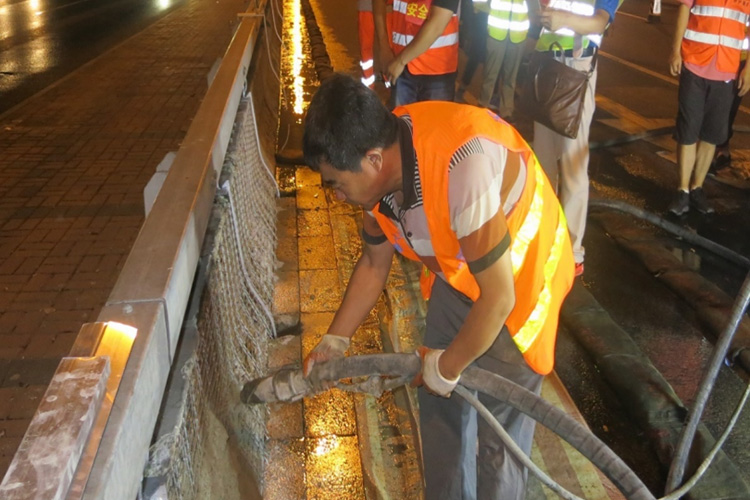

6. 道路桥梁局部破损修复（2小时快硬型）
7. 机场跑道抢修（终凝时间≤30分钟）
四、施工关键技术要点
· 基面处理
8. 混凝土基面需凿毛至露出骨料，拉拔强度≥1.5MPa
9. 喷砂或高压水枪处理（参照JGJ/T 271-2012）
· 材料配制
10. 水灰比严格按厂家说明（通常0.12-0.18）
11. 机械搅拌≥3分钟，静置熟化1-2分钟后二次搅拌
· 施工工艺

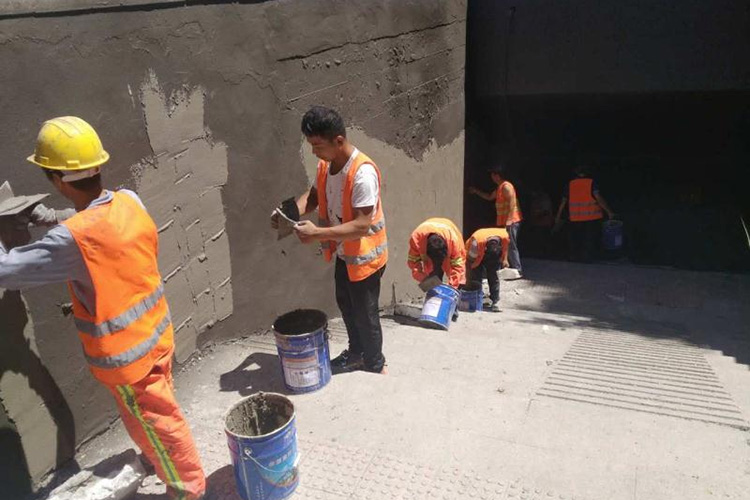

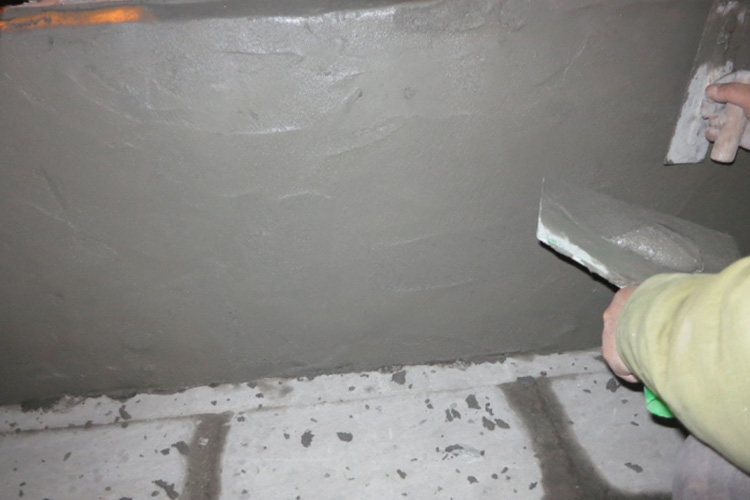

12. 分层涂抹，每层厚度≤10mm
13. 养护方案：湿养护≥7天（或喷涂养护剂）
五、行业对比优势
特性 | 普通水泥砂浆 | 聚合物改性砂浆 |
粘结强度 | 0.5-1.0MPa | 2.5-4.5MPa |
抗渗压力 | P4-P6 | P8-P12 |
抗裂性 | 易收缩开裂 | 微膨胀，裂缝自愈合 |
耐久年限 | 10-15年 | 30年以上（配套防护） |
六、注意事项
严禁掺加非指定外加剂（如任意加水会降低聚合物成膜性）
冬季施工：环境温度≥5℃，否则需采用低温型专用配方
验收检测：按GB 50728附录B进行现场取样复验
附：GB 50728检测报告关键页示例
（可补充产品检测报告中的抗压强度、粘结强度、环保性等数据截图）
如需进一步技术参数或施工方案，请联系我们提供全套技术手册。
（提示：应用于重要结构时，建议进行安全性鉴定复检）
