改性环氧聚合物砂浆
一、产品概述
改性环氧聚合物砂浆是一种高性能复合修补材料，由改性环氧树脂、优质水泥、精细骨料、特种固化剂及增强纤维等组成。该产品兼具环氧树脂的高粘接性和聚合物砂浆的耐久性，广泛用于建筑结构加固、工业地坪修复、桥梁修补及特种防腐工程。
核心改性技术
低温固化：可在-5℃~40℃环境下正常固化
纳米增强：添加纳米SiO₂提升密实度和耐磨性
柔韧性优化：断裂伸长率≥10%，抗裂性优异
无收缩配方：微膨胀补偿收缩，避免空鼓开裂
二、执行标准与技术参数
1. 符合标准
GB 50728-2011《工程结构加固材料安全性鉴定技术规范》
JC/T 2381-2016《修补用环氧树脂砂浆》
JT/T 1131-2017《公路工程环氧树脂砂浆》
2. 关键性能指标
检测项目 | 技术指标 | 典型数据 |
抗压强度（28d） | ≥65MPa | 75-95MPa |
抗折强度（28d） | ≥15MPa | 18-28MPa |
粘结强度（混凝土） | ≥3.5MPa（内聚破坏） | 4.0-8.0MPa |
弹性模量 | 15-25GPa | 20GPa（柔性型） |
抗冲击性 | ≥10kJ/m² | 12-18kJ/m² |
耐磨性（磨耗量） | ≤0.05g/cm² | 0.02-0.04g/cm² |
耐化学性 | 耐10%H₂SO₄、5%NaOH等 | 30天无腐蚀 |
3. 耐久性验证
冻融循环：500次质量损失≤0.5%（GB/T 50082）
盐雾试验：3000小时无锈蚀（GB/T 10125）
耐高温性：长期耐150℃，短时耐300℃
三、产品特性与优势
✅ 超高强度：抗压强度可达95MPa，适用于重载环境
✅ 极致粘结：与混凝土、钢材粘结强度超传统砂浆3倍
✅ 快速固化：4小时强度达30MPa（抢修型配方）
✅ 抗化学腐蚀：耐酸、碱、盐及有机溶剂
✅ 环保安全：VOC含量＜50g/L，符合GB 50325
四、应用领域

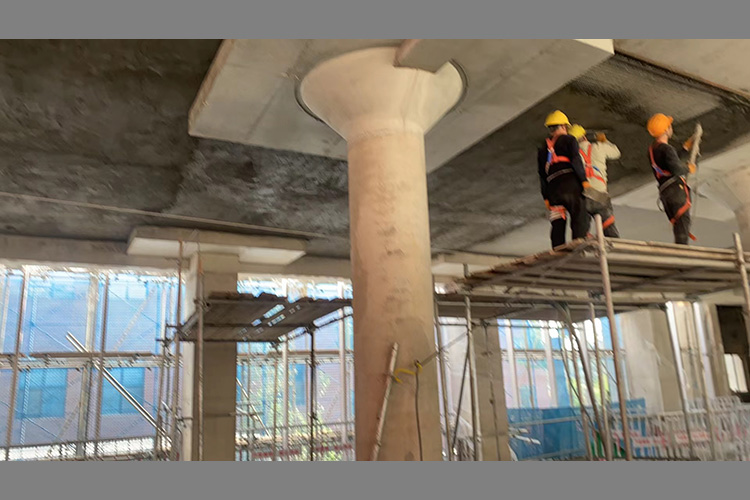

1. 建筑结构加固

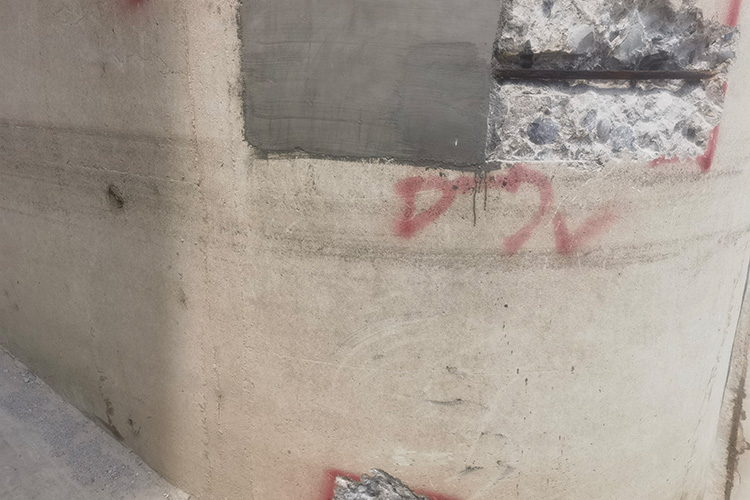

混凝土梁柱裂缝修补
剪力墙结构加固
钢结构灌浆锚固
2. 工业地坪修复
化工车间耐酸碱地坪
仓库耐磨地坪修补
食品厂无菌地坪
3. 交通工程
桥梁伸缩缝修复
机场跑道快速修补
隧道衬砌加固
4. 特种工程
核电站防护层
海洋平台防腐
高精度设备基础灌浆
五、施工工艺流程

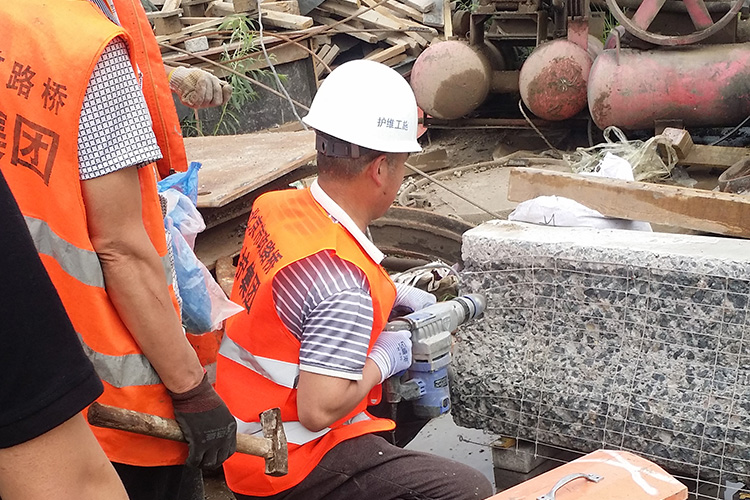

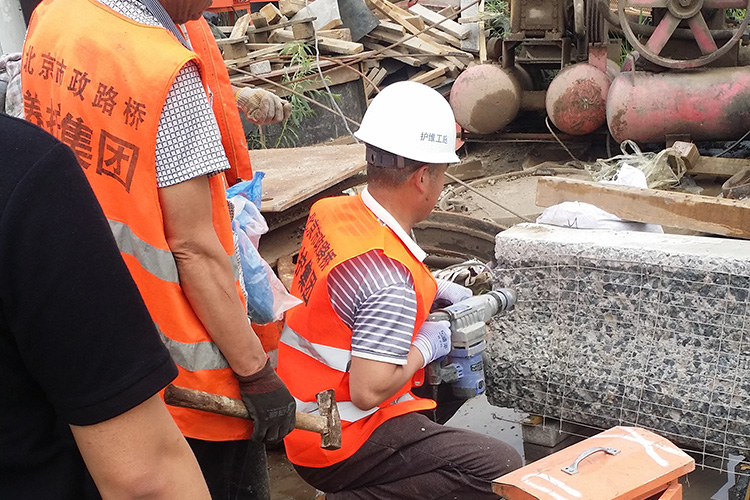

· 基面处理
1. 混凝土：凿毛露出骨料，清理浮灰（拉拔强度≥1.5MPa）
2. 钢材：喷砂至Sa2.5级（GB 8923）
· 材料配制
3. A组分（环氧树脂）:B组分（固化剂）=4:1（重量比）
4. 机械搅拌3-5分钟至均匀无气泡

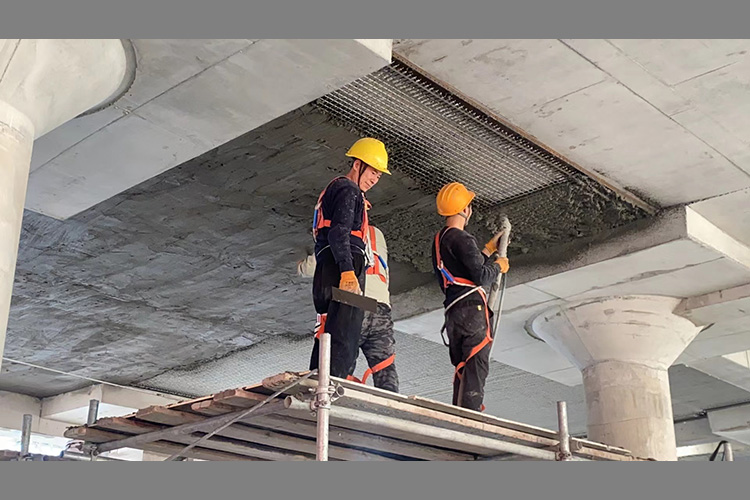

· 施工方法
5. 涂抹：分层施工，每层≤10mm
6. 灌浆：流动性＞300mm（自流平型）
· 养护
7. 常温养护24小时可承载
8. 低温环境（5℃以下）需加热养护
六、包装与存储
包装规格：A组分20kg/桶，B组分5kg/桶
储存条件：阴凉干燥处，保质期12个月
运输要求：防冻、防暴晒
七、注意事项
⚠ 施工环境温度建议5℃-35℃（特种低温配方可扩展至-5℃）
⚠ 严禁单独掺水或外加剂
⚠ 固化前避免雨水冲刷
附：检测报告与工程案例
可提供国家建筑材料测试中心的检测报告及典型工程案例（如港珠澳大桥修复工程、某核电站防护层施工等）。
如需技术配合或定制配方，请联系我们的工程师团队！
